详细介绍
QJ系列切药机
用途与特点
用于切制各种软硬根茎、藤类、草类，纤维性药材，也可切制海带、食品、烟草等。不锈钢链条连续输送物料，设有输送带前进和倒退功能，
操作简单，生产效率高。该机具有运转平稳，噪音低，维修方便。
结构与工作原理
QJBC型剁刀式切药机---整机由两部分组成：刀架体的上下运动和输送链的传动。
刀架体的上下运动：电动机与小带轮同轴，通过三角胶带与大带轮同轴的偏心机构（包括甩心盘和偏心轮）转动，在叉架杆的带动下，使刀架
体持续性的上下运动。
输送链传动：偏心机构旋转时，通过滑槽与连杆的作用，带动五星轮间歇性的传动，这样再通过三级齿轮的传动，将动力传至链轮轴，使上下
输送链同步相向运动，从而将处于上、下输送链间的物料送至刀口。
这样，一方面刀架体在持续的上、下运动，另一方面需切药物随输送链被送入刀门，从而实现切药的目的。其中，五星轮上有进、退、停三挡。
其传动是通过五星轮内的滚子间歇的受挤压、放松来传动的。当切药需途中停顿，并退出刀门内的物料时，应先停机、再将五星轮手柄拔至“退”档，
将未切物料退出刀门。
QJBM型剁刀式切药机---整机由两部分组成：刀架体的上下运动和输送链的传动。
刀架体的上下运动：电动机与小带轮同轴，通过三角胶带与大带轮同轴的偏心机构（包括套筒和偏心轴）转动，在叉架杆的带动下，使刀架体持
续性的上下运动。
输送链传动：偏心机构旋转时，通过滑槽与连杆的作用，带动摩擦轮间歇性的传动，这样再通过三级齿轮的传动，将动力传至链轮轴，使上下输
送链同步相向运动，从而将处于上、下输送链间的物料送至刀口。
这样，一方面刀架体在持续的上、下运动，另一方面需切药物随输送链被送入刀门，从而实现切药的目的。其中，摩擦轮组件由摩擦轮、摩擦块、
刹车皮组成。当切药需途中停顿，并退出刀门内的物料时，应先停机、再将摩擦手柄拔至“退”档，将未切物料退出刀门。
QJXC型转盘式切药机---该机传动装置主要由两个部分组成：刀盘转动装置和输送链传动装置。
刀盘传动装置：电动机通过三角胶带传动带动刀盘旋转。
输送链传动装置：调速电机通过涡轮箱变速输出，由链传动带动被动轴旋转，同时经过传动齿轮的啮合作用，使上下输送轮同步相向走动，从而将
处于上下输送链的物料送入刀门。这样，在刀盘旋转的同时，输送链将物料送至刀门，从而达到切制药物的目的。
QJGC型滚刀式切药机---该机由机架、动刀、定刀、送料链、压料链等构成的滚刀式切药机。
通过在高速运转的圆柱形刀盘与装在定刀架上能调整定位的定刀间相互作用，实现对中药材的连续剪切加工；切制厚度由可调速送料机构通过变动
送料电机转速控制送料链运行速度来解决；也可调节动刀的定位来控制。

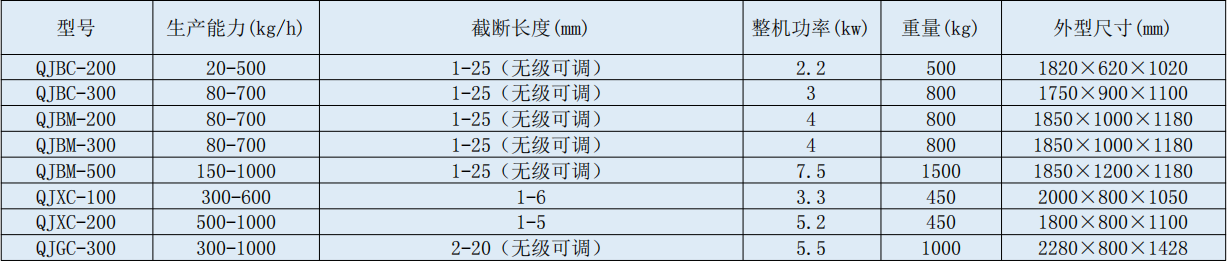

主要技术参数
产品图片
QJBC型
QJBM型
QJXC型
QJGC型
